Carbon ist nicht gleich Carbon. Während bei klassischen CFK-Bauteilen häufig die Laminatentwicklung mit gezielter Faserorientierung im Mittelpunkt steht, verschiebt sich der Fokus bei gefrästen Bauteilen aus Carbonplatten (CFK-Halbzeugen) deutlich. Hier bewegen wir uns weg von der komplexen 3D-Laminatplanung hin zu einer Bauweise, die eher an den modernen Holzbau erinnert: standardisierte Platten werden zugeschnitten, bearbeitet und anschließend zu dreidimensionalen Strukturen gefügt.
Das bedeutet: Nicht mehr die einzelne Faserlage steht im Vordergrund, sondern die fertigungsgerechte Konstruktion, die Geometrie des Bauteils und die richtige Fügestrategie. Genau hier entstehen in der Praxis die größten Herausforderungen – und gleichzeitig die größten Potenziale.
CFK-Platten sind in der Regel als quasiisotrope Halbzeuge aufgebaut. Das bedeutet, dass die Fasern bereits in mehreren Richtungen angeordnet sind und somit ein weitgehend gleichmäßiges mechanisches Verhalten in der Ebene aufweisen. Für die Konstruktion hat das einen entscheidenden Vorteil: Die Bauteile müssen nicht mehr vollständig über die Faserorientierung „designt“ werden.
Stattdessen rücken andere Aspekte in den Mittelpunkt:
Wer hier noch in klassischen Metallstrukturen denkt, stößt schnell an Grenzen. Denn CFK verhält sich in vielen Bereichen grundlegend anders – insbesondere bei Punktlasten, Kantenbearbeitung und Fügeverfahren.
In der Praxis zeigt sich immer wieder: Viele Probleme entstehen nicht in der Fertigung, sondern bereits in der Konstruktion.
Typische Fehler sind beispielsweise:
Das Ergebnis sind aufwendige Nacharbeiten, reduzierte Bauteilfestigkeiten oder im schlimmsten Fall Bauteilversagen. Eine fertigungsgerechte Konstruktion vermeidet diese Probleme von Anfang an.
Beim Fräsen von CFK gilt eine grundlegende Einschränkung: Der Fräser besitzt immer einen Durchmesser – und dieser bestimmt die minimal möglichen Innenradien.
Rechtwinklige Innenecken, wie sie aus der Metallbearbeitung oder dem Laserschneiden bekannt sind, lassen sich nicht direkt realisieren. Stattdessen bleibt immer ein Innenradius bestehen, der dem halben Fräserdurchmesser entspricht.
Für die Konstruktion bedeutet das:
Diese gezielten Freischnitte sorgen dafür, dass Bauteile trotz Fräserradius formschlüssig ineinandergreifen können.
Ein weiterer wichtiger Punkt ist die Delamination beim Fräsen. Beim Durchtritt des Fräsers entstehen Kräfte, die die Laminatschichten aufspreizen können. Eine geeignete Konstruktion berücksichtigt daher unterstützte Kantenbereiche oder die spätere Wahl geeigneter Fräswerkzeuge.
Da CFK-Platten zunächst zweidimensional sind, entsteht die eigentliche Struktur erst durch das Fügen mehrerer Einzelteile. Die Konstruktion der Verbindungen ist daher entscheidend für die Gesamtperformance.
Bewährte Ansätze sind:
Beim Kleben ist insbesondere der Klebespalt entscheidend. Klebstoffe erreichen ihre optimale Festigkeit nur bei definierter Schichtdicke (typischerweise 0,1–0,3 mm). Konstruktionen sollten daher gezielt Spiel oder Abstandselemente vorsehen.
Für hochbelastete Verbindungen in der Ebene empfiehlt sich zudem eine Schäftung der Bauteilkanten. Dadurch wird die Last nicht punktuell, sondern über eine größere Fläche eingeleitet.

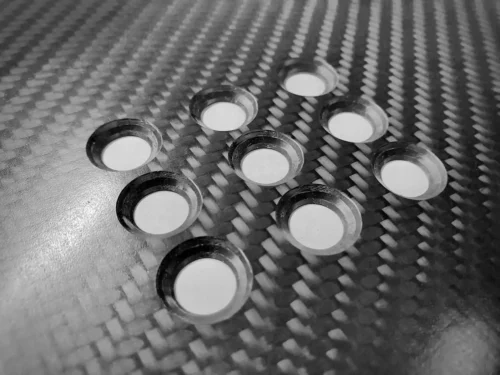

CFK reagiert empfindlich auf punktuelle Belastungen – insbesondere bei Verschraubungen. Eine Schraube, die direkt durch ein Carbon-Bohrung geführt wird, kann die Fasern lokal schädigen oder zerdrücken.
Wichtige Konstruktionsprinzipien sind daher:
Die sogenannte Lochleibungsfestigkeit ist bei CFK begrenzt und muss bei der Auslegung unbedingt berücksichtigt werden.
Beim Fräsen werden die Fasern an den Schnittkanten freigelegt. Diese offenen Kanten sind mechanisch und chemisch sensibler als die ursprüngliche Oberfläche.
Typische Risiken sind:
Konstruktiv sollte daher vorgesehen werden:
In vielen Anwendungen werden CFK-Bauteile mit metallischen Komponenten kombiniert. Dabei entsteht eine oft unterschätzte Herausforderung: galvanische Korrosion.
Carbon ist elektrochemisch sehr edel. In Kombination mit unedlen Metallen wie Aluminium kann es – insbesondere in feuchter Umgebung – zu schneller Korrosion kommen.
Geeignete Gegenmaßnahmen sind:
Die beschriebenen Konstruktionsprinzipien finden sich in zahlreichen Anwendungen wieder:
Gerade bei komplexen Baugruppen zeigt sich: Eine durchdachte Konstruktion entscheidet über Funktion, Lebensdauer und Montageaufwand.
Eine saubere, fertigungsgerechte Konstruktion wirkt sich direkt auf die Wirtschaftlichkeit aus.
Sie reduziert:
Gleichzeitig verbessert sie:
Carbon ist nicht per se günstiger als Metall – aber im Gesamtsystem oft deutlich effizienter.
Gefräste CFK-Bauteile folgen anderen Regeln als klassische Metallkonstruktionen. Wer diese Unterschiede frühzeitig berücksichtigt, kann die Vorteile von Carbon voll ausschöpfen: geringes Gewicht, hohe Steifigkeit und hervorragende Performance.
Der Schlüssel liegt in der fertigungsgerechten Konstruktion. Sie entscheidet darüber, ob ein Bauteil nur funktioniert – oder wirklich überzeugt.
